Přípravky na výrobu a drátkování rámků

Efektivní příprava rámků patří mezi práce, které dokážou před sezonou zabrat mnoho času. Praktické přípravky na výrobu a drátkování rámků mohou včelaři výrazně usnadnit práci, zpřesnit výsledný rozměr rámků a zvýšit celkovou produktivitu.

Osvědčená pomůcka pro běžnou včelařskou praxi

V říjnu 2024 byly v Olomouci na Mezinárodní konferenci zlepšovatelů ve včelařství představeny dva jednoduché, ale velmi užitečné přípravky určené pro výrobu a drátkování rámků nejrozšířenější rámkové míry 39 × 24 cm, známé jako míra Adamec.

Oba přípravky jsou vhodné především pro včelaře, kteří obhospodařují přibližně 10 a více včelstev a dřevěné rámky si připravují sami v domácích podmínkách. Jejich výhodou je jednoduchá konstrukce, možnost výroby z běžně dostupného materiálu a praktické využití při opakované práci s větším počtem rámků.

Zručnější včelař si může přípravky vyrobit ve vlastní dílně ze zbytkového dřeva, případně z materiálu od truhláře nebo z hobby marketu. Pro větší včelařské provozy mohou sloužit také jako inspirace pro vlastní řešení při výrobě rámků ve větším množství.

Proč používat přípravky na rámky

Hlavním přínosem těchto pomůcek je úspora času a vyšší přesnost při práci. Rámky mají po sestavení jednotný rozměr, lépe se s nimi manipuluje a příprava před včelařskou sezonou je rychlejší a plynulejší.

Inspirací pro jejich vznik byly obdobné pomůcky používané včelaři v zahraničí i zkušenosti sdílené ve včelařských videích a praxi.

Přípravek na výrobu rámků

Přípravek na výrobu rámků umožňuje rychlé a přesné sestavení dřevěných rámků, a to i v případě, kdy použité přířezy nemají zcela shodnou tloušťku. V našich podmínkách se u bočních a spodních louček často používá tloušťka okolo 8 mm, v praxi se však mohou objevit laťky mírně silnější nebo slabší.

Pokud se tloušťka louček pohybuje přibližně v rozmezí 7,5 až 8,5 mm, přípravek umožňuje jejich bezproblémové využití. To je praktické zejména při zpracování materiálu od různých dodavatelů nebo starších zásob z předchozích let.

Konstrukce přípravku

Základem jsou dvě pevné vnější strany s vnitřní vzdáleností 39 cm, které určují výsledný vnější rozměr rámku. Uvnitř jsou umístěny dvě sklopné stěny uchycené na takzvaných piánových pantech. Na nich jsou malé distanční laťky široké přibližně 5 mm, které vytvářejí proti pevným stranám jednotlivé sloty pro vložení bočních louček.

Výsledný rozměr otvorů pro boční loučky je přibližně 29 × 9 mm. Přípravek tak drží jednotlivé díly rámku ve správné poloze a usnadňuje jejich rychlé spojování.

Postup výroby rámků

1. Vnitřní sklopné stěny se rozepřou rozpěrnou latí a zajistí upevňovací gumou.

2. Do připravených otvorů se vloží boční loučky.

3. Na boční loučky se položí horní loučky a spojí se sponkami nebo hřebíčky.

4. Přípravek se otočí a na boční loučky se přiloží spodní loučky.

5. Spodní loučky se opět připevní sponkami nebo hřebíčky.

6. Po uvolnění gumy se sklopí vnitřní stěny směrem dovnitř.

7. Z přípravku lze najednou vyjmout 10 hotových rámků.

Pro vyšší pevnost je možné přidat ještě jednu sponku pod ouško horní loučky. Tím se v místě osazení lépe spojí boční a horní loučka.

Materiál, spojování a životnost rámků

V praxi se osvědčilo lipové dřevo. Horní a spodní loučky mohou být předvrtané a pro spojování lze použít sponky o rozměru 5,2 × 28 mm. Na jeden rámek připadá přibližně 10 sponek.

Takto vyrobený rámek může při běžném provozu vydržet zhruba 9 let. Po třech letech se zpravidla vyměňuje mezistěna, vosk se vyvaří v kotli s horkou vodou a případné uvolněné sponky lze po vyvaření jednoduše dorazit kladívkem.

Produktivita práce s tímto přípravkem může dosáhnout až 70 rámků za hodinu.

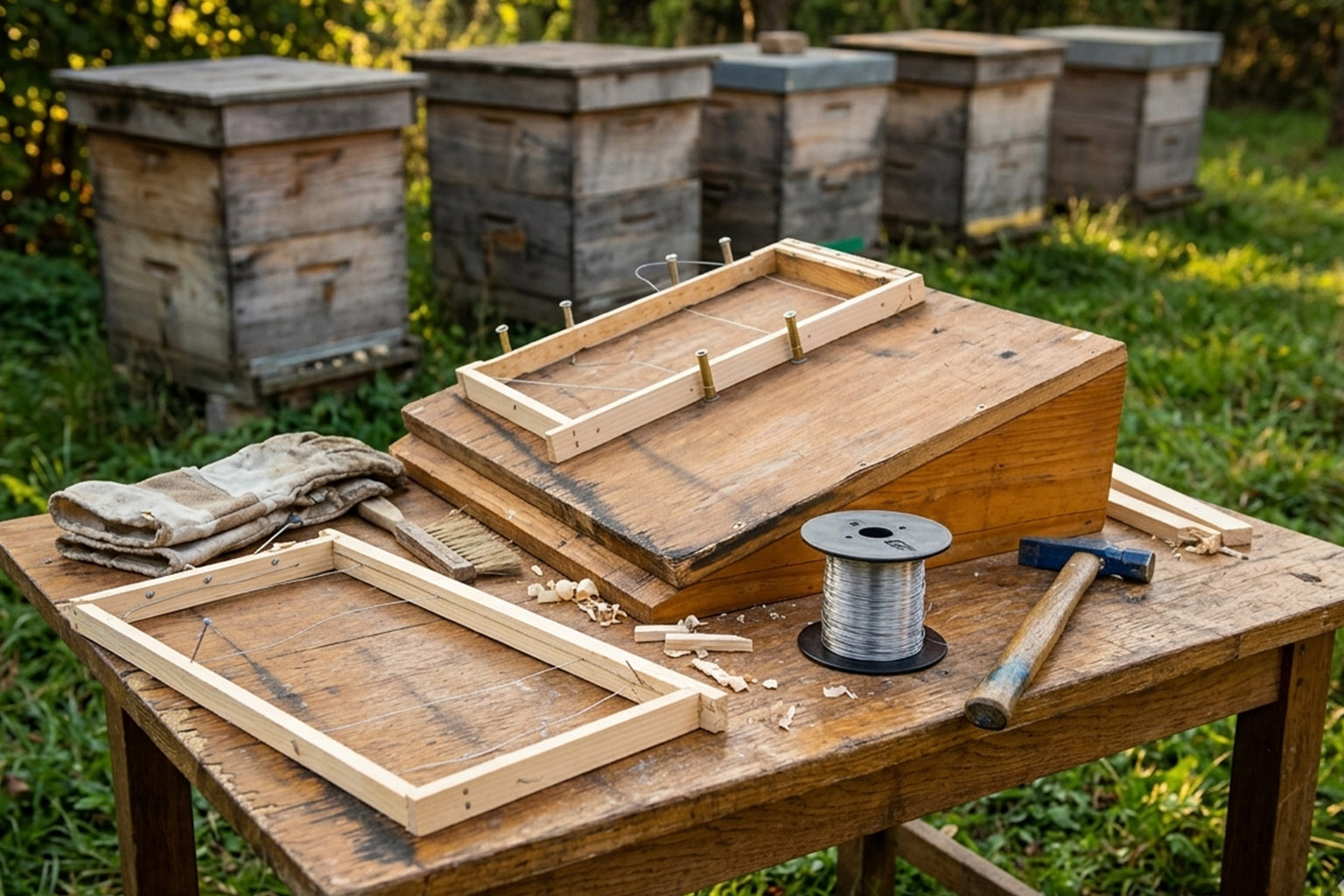

Přípravek na drátkování rámků

Druhý přípravek je určený pro plynulé a přehledné drátkování rámků. Pomáhá omezit zamotávání drátku, usnadňuje jeho napnutí a zároveň umožňuje pohodlné přibití mezerníků.

Popisované provedení je určeno pro rámky se svislým drátkováním. Loučky jsou předvrtané vrtákem o průměru 2,5 mm.

Základní provedení

Základem přípravku je šikmá pracovní deska o rozměrech 60 × 45 cm, umístěná pod úhlem přibližně 25 stupňů. Na desce jsou připevněné laťky, mezi které se rámek vkládá tak, aby byl zajištěn proti svislému i vodorovnému pohybu.

K protahování nerezového drátku předvrtanými otvory slouží jednoduchá jehla dlouhá přibližně 80 mm. Lze ji vyrobit například z hřebíku stejné délky: konec se rozklepe na plošku, vyvrtá se otvor o průměru asi 1 mm a celý nástroj se obrousí na výsledný průměr přibližně 1,5 mm.

Vedení drátku v rámku

Drátek je veden z cívky přes naváděcí očko, které po odstřižení pomáhá drátek ohnout tak, aby se na cívce nezamotal. Dále pokračuje do prvního otvoru v horní loučce, potom do otvoru ve spodní loučce, kolem naváděcích válečků a postupně přes další otvory tak, až je protažen celým rámkem.

Naváděcí válečky mohou být tvořeny otočnou trubičkou o průměru přibližně 10 mm nasazenou na vrutu do dřeva se dvěma podložkami. Jejich výška bývá zhruba 50 až 70 mm.

Počet otvorů záleží na zvyklostech včelaře. V tomto případě jsou použity 4 otvory v horní a 4 otvory ve spodní loučce.

Napnutí drátku a upevnění mezerníků

Na konci se drátek upevní pod hřebíček z boční strany horní loučky. Poté se levou rukou drátek postupně napíná směrem zpět k cívce přes válečky, zatímco pravou rukou se cívka otáčí a drátek se navíjí zpět.

Výhodou tohoto uspořádání je umístění rámku na levé straně pracovní desky. Vlevo tak zůstává volný prostor pro práci rukou při zpětném napínání drátku a drátek se v tomto místě zbytečně nezamotává.

Po dotažení se drátek znovu upevní hřebíčkem do boku horní loučky a odstřihne kleštěmi. Následuje přibití 4 mezerníků, obvykle 2 na horní loučku a 2 na boční loučky.

Pro upevnění drátku je vhodné použít samostatné hřebíčky a nekombinovat je s upevněním mezerníků. Pokud se mezerník poškodí, lze jej potom snadno vyměnit bez narušení drátkování rámku.

Před zatavováním mezistěn stačí drátek dopnout ozubeným zvlňovačem. Jeden rámek lze včetně upevnění mezerníků nadrátkovat přibližně do 2 minut, což odpovídá výkonu asi 30 až 35 rámků za hodinu.

Shrnutí

Oba popsané přípravky představují praktické pomocníky pro včelaře, kteří si rámky vyrábějí a drátkují sami. Usnadňují opakovanou práci, zvyšují přesnost a pomáhají zrychlit přípravu rámků před sezonou.

Existuje mnoho podobných i technicky propracovanějších řešení. Přesto mohou být tyto jednoduché přípravky dobrou inspirací pro každého včelaře, který chce ve své dílně pracovat efektivněji a mít rámky připravené v jednotné kvalitě.

Z časopusu včelařství Ing. Jiří Vorlíček.Video k přípravku na drátkování najdete zde: https://youtu.be/DCL48BN9lyg
